Ductos de ventilación y aire acondicionado
Ductos de ventilación – ¿Qué son?
Los ductos de ventilación son conductos metálicos que se utilizan para transportar aire tratado desde un espacio determinado hacia otro, ya sea parcialmente recirculado (aire acondicionado) y en ventilación mecánica como renovación de aire fresco, expulsión de aire contaminante o presurización de ambientes cerrados.
¿Qué tipos de ductos existen? – Características
En general para los sistemas de aire acondicionado y ventilación mecánica los ductos (rectos, desvíos, codos, dámpers, etc.) son fabricados de plancha de acero galvanizada. Tanto los del tipo rectangular así como los circulares según sea el caso con la máxima hermeticidad en las uniones entre tramos y accesorios.
Para vapores y humos se utilizan planchas de fierro negro LAC con bridas en las uniones.
En aire acondicionado llevan una capa de aislamiento térmico de lana de vidrio con foil de aluminio en el lado exterior, en algunos casos es interior con fibra de vidrio rígido, como aislamiento acústico para obtener bajo nivel de ruido.
Para sistemas que requieran media y alta presión para el transporte del aire se toma lo recomendado para el del tipo de engrampe tanto en la unión longitudinal, así como en la unión de tramos.
Aplicación y uso de los ductos de ventilación
- En sistema de aire acondicionado en general.
- En ventilación mecánica:
– Ventilación de plantas industriales con inyección de aire fresco y expulsión de aire viciado.
– Presurización de escalera y vestíbulos previos.

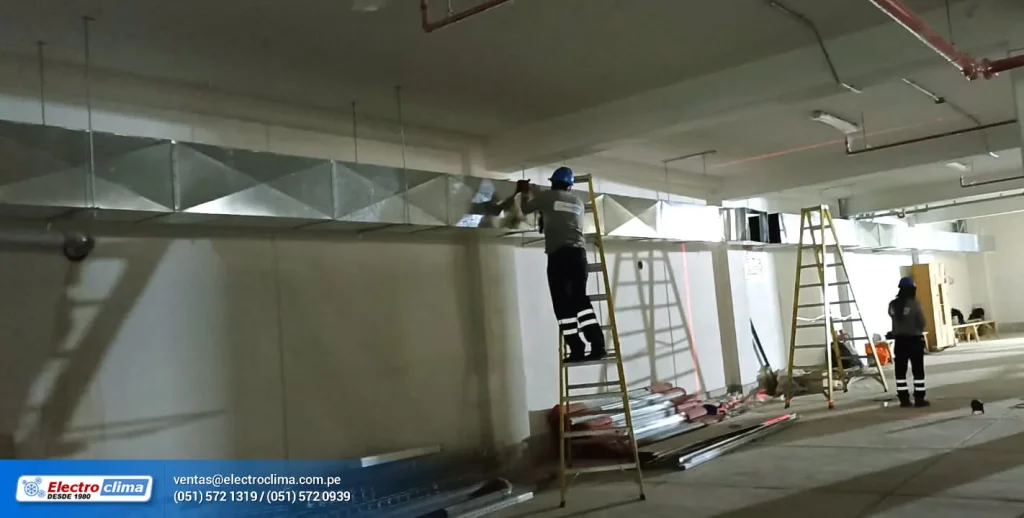

– Extracción de monóxido de carbono (Co) en estacionamientos de vehículos.
– Extracción de aire de los SS.HH. con trampas de humo.
– Presurización de subestaciones y sala de tableros.
Estas aplicaciones de ductos son tanto para uso comercial e industrial por ejemplo edificios, centros comerciales, fábricas, almacenes, etc.
También fabricamos ductos de fierro negro tal como en nuestras fotos.

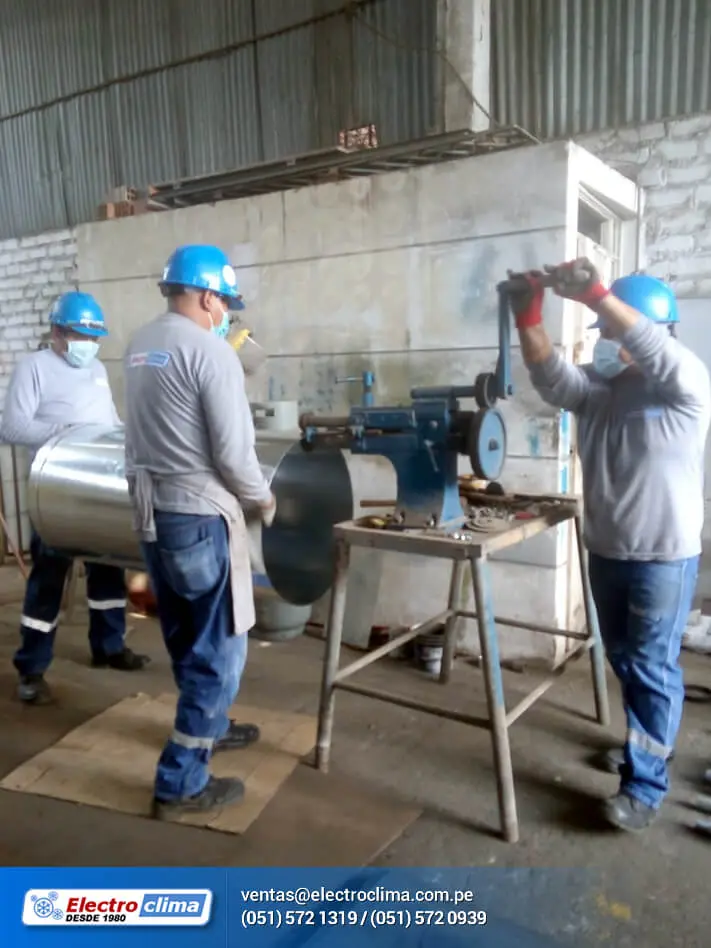

Diseño y fabricación de ductos de ventilación
Los ductos metálicos y accesorios complementarios son diseñados según las características de las funciones a cumplir, considerándose si son para ambientes de oficina, locales comerciales o locales industriales. Diseños cumpliendo estrictamente las especificaciones en las Normas indicadas para cada tipo de instalación.
Normas para la fabricación de ductos de ventilación
Para una buena ejecución de los trabajos y conseguir mayor eficiencia en el transporte de aire para las diversas aplicaciones se diseñan, construyen e instalan tomando en cuenta lo recomendado por las siguientes normas:
- ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers)
- SMACNA (Sheet Metal and Air Conditioning Contractors National Association, Inc.)
- ASTM (American Society for Testing and Materials)
- ASME (American Society of Mechanical Engineers)
- RNE (Reglamento Nacional de Edificaciones)
Reglamento de cualquier otra actividad que tengan jurisdicción sobre instalaciones en particular.
